Anti-aliasing: Glattere billeder i din verden

I den digitale verden, hvor billeder er opbygget af utallige små firkanter kaldet pixels, støder vi ofte på et irriterende fænomen: takkede, uregelmæssige kanter, især på skrå linjer og kurver. Dette kaldes aliasing og kan få selv den flotteste grafik til at se unaturlig og 'pixelagtig' ud. Heldigvis findes der en løsning: anti-aliasing.

Anti-aliasing (ofte forkortet AA) er en fundamental teknik inden for computergrafik, der har til formål at udglatte disse takkede kanter og skabe et mere realistisk og behageligt visuelt udtryk. Ved at manipulere pixels langs kanterne opnår man en blødere overgang, der snyder øjet til at opfatte linjen som glat, selvom den i virkeligheden stadig er opbygget af firkantede pixels.

Denne teknik er afgørende for at forbedre kvaliteten af digitale billeder, uanset om det er i computerspil, 3D-modelleringssoftware, billedredigering eller endda bare visning af tekst på en skærm. Uden anti-aliasing ville mange af de billeder og den grafik, vi tager for givet i dag, fremstå markant mindre tiltalende og realistisk.

Hvad er Aliasing helt præcist?

Før vi dykker dybere ned i, hvordan anti-aliasing virker, er det vigtigt at forstå problemet, den løser. Aliasing opstår på grund af den begrænsede opløsning, som digitale skærme og billeder har. Hvert billede er en matrix af pixels, og en linje eller en kurve skal repræsenteres ved at tænde eller slukke disse pixels. Når en linje ikke følger pixelgitteret perfekt vandret eller lodret, bliver den nødt til at 'springe' mellem pixels, hvilket skaber en synlig 'trappeeffekt' eller 'jaggies'.

Forestil dig at tegne en cirkel med store legoklodser på et fladt underlag. Kanterne på cirklen vil ikke være glatte, men i stedet have en trinvis form, der afspejler klodsernes firkantede natur. Dette er i bund og grund, hvad aliasing er på pixelniveau. Jo lavere opløsningen er, og jo skarpere kontrast der er mellem linjen og baggrunden, desto mere udtalt vil trappeeffekten være.

Hvordan virker Anti-aliasing?

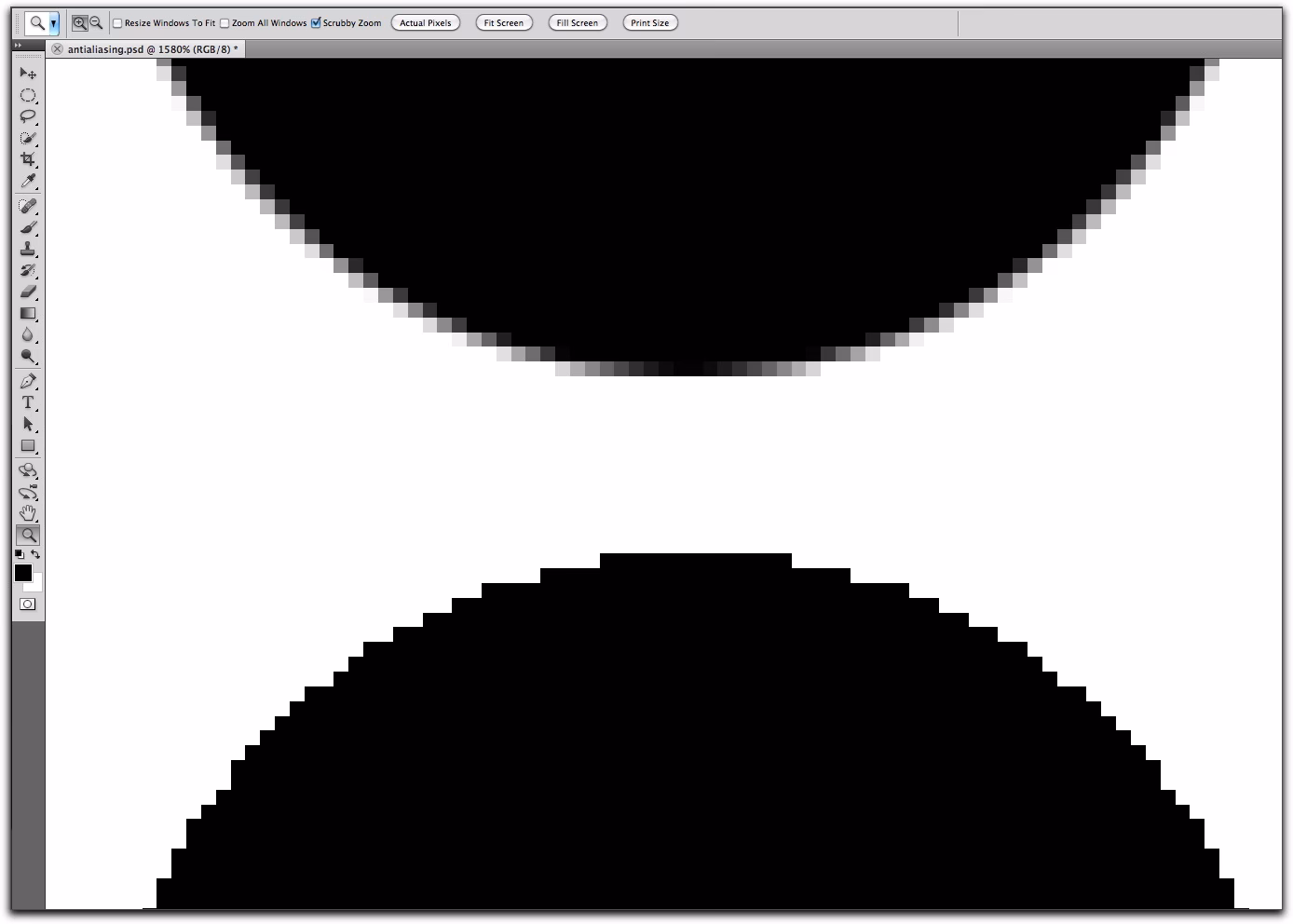

Kerneprincipet bag de fleste anti-aliasing metoder er at introducere mellemliggende farver langs de takkede kanter. I stedet for at have en skarp overgang fra for eksempel en sort linje til en hvid baggrund, vil anti-aliasing tilføje gråtoner eller farver, der ligger mellem linjens farve og baggrundens farve, i pixelsene tæt på kanten.

Dette gøres typisk ved at 'samle' (sample) flere punkter inden for hver pixel eller omkring kanten og beregne en gennemsnitlig farve for den pågældende pixel. Hvis en pixel kun delvist dækkes af linjen, vil dens farve blive en blanding af linjens farve og baggrundens farve, proportionalt med hvor meget af pixelområdet linjen dækker. Denne blanding skaber en blødere, mere gradvis overgang, der for øjet fremstår som en glat linje.

Mængden af blanding og den specifikke algoritme, der anvendes, varierer mellem forskellige anti-aliasing teknikker, hvilket påvirker både den visuelle kvalitet og den nødvendige computerkraft.

Forskellige Typer af Anti-aliasing Algoritmer

Der findes adskillige forskellige anti-aliasing algoritmer, hver med sine styrker og svagheder. Valget af algoritme afhænger ofte af den specifikke anvendelse, den tilgængelige hardware og ønsket om balance mellem visuel kvalitet og ydeevne.

Fast Approximate Anti-aliasing (FXAA)

FXAA er en efterbehandlingsteknik, hvilket betyder, at den anvendes på det færdigt renderede billede. Den analyserer billedet for at finde kanter og blødgør dem derefter. Fordi den arbejder på billedniveau og ikke kræver dybde- eller bevægelsesinformation, er den meget hurtig og effektiv. Dette gør den ideel til mobile enheder og platforme, hvor computerkraften er begrænset.

En af de store fordele ved FXAA er dens hastighed. Ulempen er, at den kan have tendens til at sløre hele billedet en smule, ikke kun kanterne, og den er ikke altid lige effektiv til at fjerne alle 'jaggies'. Der findes ofte en 'Fast Mode' mulighed, som yderligere øger ydeevnen på bekostning af en smule mere sløring.

Subpixel Morphological Anti-aliasing (SMAA)

SMAA er også en efterbehandlingsteknik, der fungerer på det færdigt renderede billede ligesom FXAA. Den er dog mere sofistikeret i sin analyse af kanter og mønstre i billedet. SMAA forsøger at finde og genkende forskellige typer af kanter og anvender derefter en mere målrettet blødgøringsteknik. Dette resulterer typisk i en højere visuel kvalitet end FXAA, med mindre sløring af teksturer og detaljer.

SMAA er dog også langsommere end FXAA, da den kræver mere computerkraft til sin analyse og behandling. Den er stadig en god mulighed for platforme, der ikke understøtter mere avancerede teknikker som TAA, men den anbefales generelt ikke til de mest ressourcebegrænsede mobile enheder.

Temporal Anti-aliasing (TAA)

TAA er en mere avanceret teknik, der udnytter information fra flere billeder (frames) over tid. Den gemmer tidligere renderede frames i en 'historik-buffer' og bruger disse sammen med den aktuelle frame samt information om objekters bevægelse (bevægelsesvektorer) til at opnå en mere stabil og effektiv udglatning af kanter.

TAA er særligt god til at håndtere aliasing, der opstår, når objekter er i bevægelse ('temporal aliasing'). Den kan give meget glatte og stabile kanter, selv på objekter der bevæger sig hurtigt. Teknikken kræver dog adgang til bevægelsesvektorer og en dybdebuffer, hvilket gør den mere kompleks og ressourcekrævende end FXAA eller SMAA. Den er typisk bedst egnet til desktop-computere og konsoller.

En potentiel ulempe ved TAA er, at den kan introducere en smule sløring eller 'ghosting' (spor efter bevægende objekter), især hvis jitter-indstillingerne (små forskydninger af kameraet over tid for at indsamle flere samples) er for aggressive, eller hvis bevægelsesvektorerne er unøjagtige. Der findes ofte indstillinger til at justere skarphed for at modvirke noget af sløringen.

Andre Teknikker

Udover de ovennævnte, findes der andre, mere traditionelle eller specialiserede anti-aliasing teknikker, herunder:

• Supersample Anti-aliasing (SSAA): Den mest 'rene' form for AA. Renderer billedet i en meget højere opløsning end den endelige visningsopløsning og skalerer det derefter ned. Hver pixel i det endelige billede er et gennemsnit af flere pixels fra det højopløste billede. Giver fremragende kvalitet, men er ekstremt ressourcekrævende.
• Multisample Anti-aliasing (MSAA): En optimeret version af SSAA, der kun tager flere samples langs polygonkanter i stedet for at rendere hele billedet i højere opløsning. Mere effektiv end SSAA, men kræver stadig betydelig computerkraft og virker bedst på geometrikanter, ikke på gennemsigtige teksturer eller shaders.

Disse teknikker, især SSAA og MSAA, kræver ofte direkte understøttelse fra grafikkortet og rendering-pipeline'en, hvilket kan begrænse deres anvendelse i visse rendering-scenarier som 'deferred rendering'. Efterbehandlingsteknikker som FXAA, SMAA og TAA er derfor populære, da de kan anvendes uafhængigt af rendering-metoden.

Sammenligning af Populære AA Teknikker

Her er en hurtig sammenligning af de mest almindelige AA teknikker baseret på den leverede information:

Det er vigtigt at bemærke, at 'bedst' er subjektivt og afhænger af konteksten. TAA giver ofte den mest stabile og glatte oplevelse i spil med meget bevægelse, men kan introducere sløring. SMAA giver en god balance mellem kvalitet og ydeevne uden at kræve bevægelsesvektorer. FXAA er kongen af hastighed og kompatibilitet.

Ydeevnens Indvirkning

At aktivere anti-aliasing har næsten altid en pris i form af ydeevne. Hver AA-metode kræver ekstra beregninger for at blødgøre kanterne, og mængden af beregninger varierer betydeligt.

SSAA er den mest ressourcekrævende, da den skal rendere scenen i en meget højere opløsning. MSAA er bedre, men stadig krævende. Efterbehandlingsteknikker som FXAA og SMAA er generelt hurtigere, da de arbejder på det færdige 2D-billede. TAA's ydeevne afhænger af implementeringen, men den er typisk mere krævende end FXAA/SMAA, da den skal håndtere historik-buffere og bevægelsesvektorer.

Ved lavere opløsninger eller på kraftfuld hardware er ydeevnepåvirkningen mindre mærkbar. Men ved højere opløsninger eller på mindre kraftige systemer kan valget af AA-metode og indstillinger have en stor effekt på billedhastigheden (frames per second - FPS). Det er ofte en balancegang at finde den AA-indstilling, der giver den ønskede visuelle forbedring uden at gøre oplevelsen hakkende eller ustabil.

Hvorfor er Anti-aliasing Vigtigt?

Udover at fjerne den irriterende 'trappeeffekt', bidrager anti-aliasing på flere måder til en bedre visuel oplevelse:

• Øget Realisme: Glatte kanter får objekter til at se mere naturlige og mindre 'digitale' ud. Dette er især vigtigt i 3D-grafik, hvor målet ofte er at simulere virkeligheden.
• Forbedret Læsbarhed: Tekst på skærme uden anti-aliasing kan have takkede kanter, der gør den svær at læse, især ved mindre skriftstørrelser. AA bruges også til at udglatte skrifttyper, hvilket forbedrer læsbarheden markant.
• Bedre Immersion (Indlevelse): I computerspil kan aliasing være en distraktion, der bryder indlevelsen. Glat grafik gør det lettere at 'leve sig ind' i spilverdenen.
• Reduktion af Moiré-mønstre: Aliasing kan også manifestere sig som uønskede mønstre (moiré) i fine, gentagende teksturer eller mønstre, når de interagerer med pixelgitteret. AA kan hjælpe med at reducere disse artefakter.

Anti-aliasing er altså ikke kun en teknisk detalje for grafikprogrammører, men en vigtig faktor for den endelige brugeroplevelse, hvad enten man ser en film, spiller et spil eller arbejder med billeder.

Aliasing i Traditionel Fotografi: Moiré

Det er værd at nævne, at fænomenet aliasing også findes i traditionel digital fotografering, omend på en lidt anden måde end i computergenereret grafik. Her opstår aliasing ofte som moiré-mønstre.

Moiré opstår, når et fint, gentagende mønster i motivet (f.eks. striber på tøj, mursten, eller et gitter) interagerer med det faste gitter af sensorpixels i kameraet. Hvis mønsterets frekvens er tæt på eller højere end sensoropløsningens frekvens, kan sensoren ikke korrekt fortolke mønsteret, hvilket resulterer i nye, falske mønstre, farveændringer eller 'bølger' i billedet. Dette er en form for aliasing, hvor motivets detaljer 'aliaser' med sensorstrukturen.

Moderne kameraer bruger ofte anti-aliasing filtre (også kaldet optiske lavpasfiltre) foran sensoren for at sløre de fineste detaljer en smule og dermed reducere risikoen for moiré. Dog kan dette filter også reducere den absolutte skarphed en smule.

I computergrafik er anti-aliasing en proces, der bruges under eller efter rendering for at forbedre kanter. I digital fotografering er moiré et problem, der opstår under optagelsen på grund af samspillet mellem motiv og sensor, selvom det nogle gange kan afhjælpes digitalt i efterbehandlingen.

Hvornår er Anti-aliasing 'Bedst'?

Spørgsmålet om, hvilken anti-aliasing metode der er 'bedst', har ikke et enkelt svar. Det afhænger fuldstændigt af situationen:

• Hvis du udvikler til mobile enheder eller har et ældre/langsommere grafikkort, er FXAA sandsynligvis dit bedste valg på grund af dens hastighed.
• Hvis du vil have bedre kvalitet end FXAA uden at betale prisen for TAA eller hvis TAA ikke understøttes, er SMAA et fremragende kompromis.
• Hvis du spiller på en moderne PC eller konsol og ønsker den mest stabile og glatte gengivelse af bevægelse, er TAA ofte det foretrukne valg, forudsat at du kan acceptere den potentielle sløring.
• Hvis du har ubegrænset computerkraft (hvilket sjældent er tilfældet i realtid) og ønsker den absolut højeste kvalitet, ville SSAA teoretisk set være bedst, men er upraktisk til de fleste anvendelser.

For de fleste brugere, især gamere, handler valget ofte om at eksperimentere med de tilgængelige indstillinger i spillet eller programmet og finde den balance mellem visuel kvalitet og ydeevne, der føles bedst på netop deres hardware.

Ofte Stillede Spørgsmål om Anti-aliasing

Her er svar på nogle almindelige spørgsmål vedrørende anti-aliasing:

Er Anti-aliasing altid nødvendigt?

Ikke strengt taget, men det forbedrer næsten altid den visuelle kvalitet. Ved meget høje opløsninger, hvor pixels er meget små, er aliasing mindre mærkbar, og man kan måske undvære AA eller bruge en lettere form.

Påvirker Anti-aliasing ydeevnen meget?

Ja, det gør det. Hvor meget afhænger af metoden og indstillingerne. Mere aggressive former for AA (som SSAA eller højere MSAA-niveauer) har en større indvirkning end lettere former (som FXAA).

Kan Anti-aliasing gøre billedet sløret?

Nogle teknikker, især FXAA og i visse tilfælde TAA, kan introducere en smule sløring i hele billedet eller omkring kanterne som en bivirkning af blødgøringsprocessen. SMAA er generelt bedre til at bevare skarphed end FXAA.

Virker Anti-aliasing på alle typer grafik?

De fleste AA-teknikker er designet til 3D-grafik og rendering. Dog bruges principper for udglatning også i 2D-grafik, f.eks. til at tegne linjer eller udglatte skrifttyper, hvilket ofte også omtales som anti-aliasing.

Skal jeg altid vælge den højeste AA-indstilling?

Ikke nødvendigvis. Den højeste indstilling giver typisk den bedste billedkvalitet, men kan sænke billedhastigheden for meget, hvilket ødelægger den samlede oplevelse. Find den indstilling, der giver en god visuel forbedring uden at påvirke ydeevnen negativt.

Konklusion

Anti-aliasing er en uundværlig teknik i moderne digital grafik. Den løser problemet med takkede kanter forårsaget af pixelering og bidrager væsentligt til at skabe billeder, der er glattere, mere realistiske og behagelige at se på. Med en række forskellige algoritmer til rådighed, fra hurtige efterbehandlingseffekter som FXAA og SMAA til mere avancerede teknikker som TAA, er der en løsning til næsten ethvert scenarie og enhver hardwarekonfiguration.

At forstå, hvad anti-aliasing er, hvordan det virker, og forskellene mellem de mest almindelige metoder, giver dig mulighed for bedre at værdsætte den grafik, du ser, og træffe informerede valg, når du justerer indstillinger i spil eller grafiske applikationer for at opnå den optimale balance mellem visuel kvalitet og ydeevne.
