Dydekort: Afstandens Betydning i Billeder

Et dybdekort er et fascinerende og fundamentalt koncept inden for både 3D-computergrafik og computersyn. I sin essens er et dybdekort et billede eller en billedkanal, der indeholder specifik information relateret til afstanden af overfladerne på objekter i en scene, set fra et bestemt synspunkt. Dette er ikke et almindeligt farvebillede, men snarere et kort over rumlig information, hvor hver pixelværdi repræsenterer, hvor langt væk et punkt på en overflade er fra betragteren eller kameraet. Denne type information er utrolig værdifuld og bruges til en række forskellige formål i digitale billedprocesser og skabelse af virtuelle verdener.

Hvad er et Dybdekort Præcist?

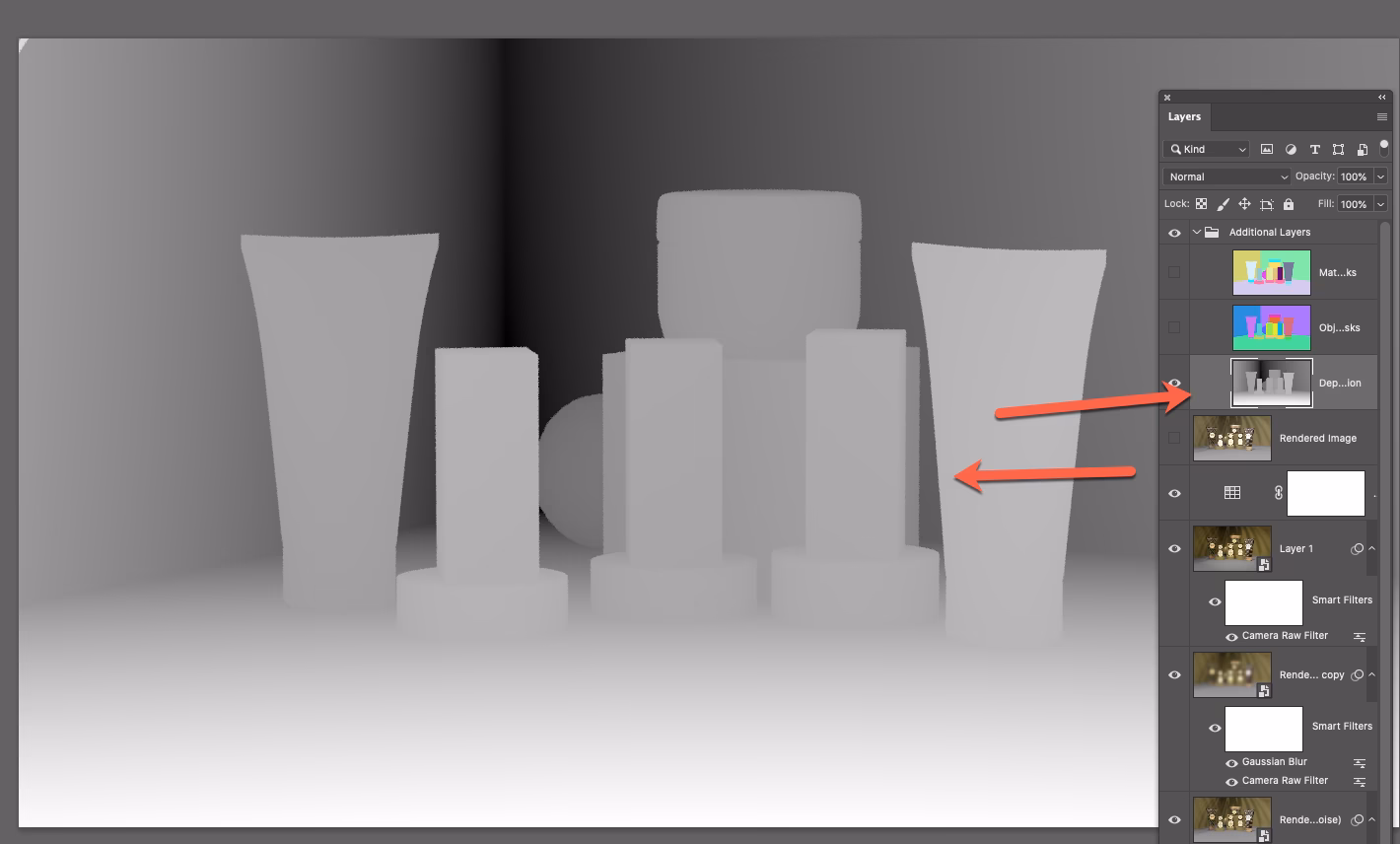

Som nævnt er kernen i et dybdekort information om distance. Forestil dig at stå i et rum; alt omkring dig har en vis afstand til dig. Et dybdekort forsøger at fange netop denne information for hvert synligt punkt i scenen. Typisk repræsenteres afstanden som en numerisk værdi. I mange implementeringer bruges gråskala-værdier, hvor lysere farver kan repræsentere punkter tættere på synspunktet, og mørkere farver repræsenterer punkter længere væk, eller omvendt. Den specifikke farvekodning eller værdiskala afhænger af det system, der genererer eller bruger dybdekortet. Det vigtige er, at pixelværdien ikke angiver farven på et objekt, men dets afstand fra kameraets position. Denne afstandsinformation er afgørende, fordi den giver et billede en tredje dimension – dybde. Et standard 2D-billede fanger kun information i to dimensioner (bredde og højde), men et dybdekort tilføjer den vigtige Z-dimension, hvilket gør det muligt for computersystemer at 'forstå' scenens rumlige layout. Dette er fundamentalt anderledes end blot at se på et fladt billede; det er som at give computeren evnen til at fornemme, hvor ting befinder sig i forhold til hinanden og til kameraet.

Relaterede Termer: Z-buffer og Z-dybde

Termen dybdekort er tæt beslægtet med, og kan ofte bruges synonymt med, termer som dybdebuffer, Z-buffer, Z-buffering og Z-dybde. Disse termer stammer primært fra verdenen af 3D-computergrafik, især inden for rendering. Når en 3D-scene skal tegnes på en 2D-skærm, skal systemet bestemme, hvilke dele af objekter der er synlige, og hvilke der er skjult bag andre objekter. Dette kaldes synlighedsbestemmelse, og Z-buffering er en meget almindelig metode til at løse dette problem. En Z-buffer er dybest set et rasterbillede (en matrix af værdier) af samme størrelse som det endelige farvebillede, hvor hver position (pixel) gemmer dybdeværdien for det tætteste objekt, der er blevet tegnet på den position indtil videre. Når systemet tegner et nyt punkt, sammenligner det punktets dybde med den værdi, der allerede er gemt i Z-bufferen for den pågældende pixel. Hvis det nye punkt er tættere på kameraet (har en mindre Z-værdi i mange konventioner), opdateres både farvebufferen (med punktets farve) og Z-bufferen (med punktets dybde). Bogstavet "Z" i disse termer – Z-buffer, Z-dybde osv. – refererer til en konvention, der er udbredt inden for 3D-grafik og relaterede områder. Ifølge denne konvention er kameraets centrale synsakse typisk rettet langs kameraets egen Z-akse. Dette er vigtigt at bemærke, da det refererer til kameraets lokale koordinatsystem og ikke nødvendigvis til scenens globale absolutte Z-akse. Dybdeværdierne i Z-bufferen repræsenterer altså afstande langs denne kamera-centrerede Z-akse. Denne konvention gør det lettere at udføre beregninger relateret til perspektiv og synlighed, da afstande direkte korrelerer med dybden langs synslinjen. Forståelsen af Z-bufferen og Z-dybden er fundamental for at begribe, hvordan dybdekort genereres i rendering-processer, og hvordan de bruges til at skabe realistiske billeder af 3D-scener. Det er den information, der gør det muligt for grafiksystemer at vide, at væggen foran en stol skal tegnes, men ikke den del af stolen, der er skjult bag væggen.

Anvendelsesområder: Hvor Bruger Man Dybdekort?

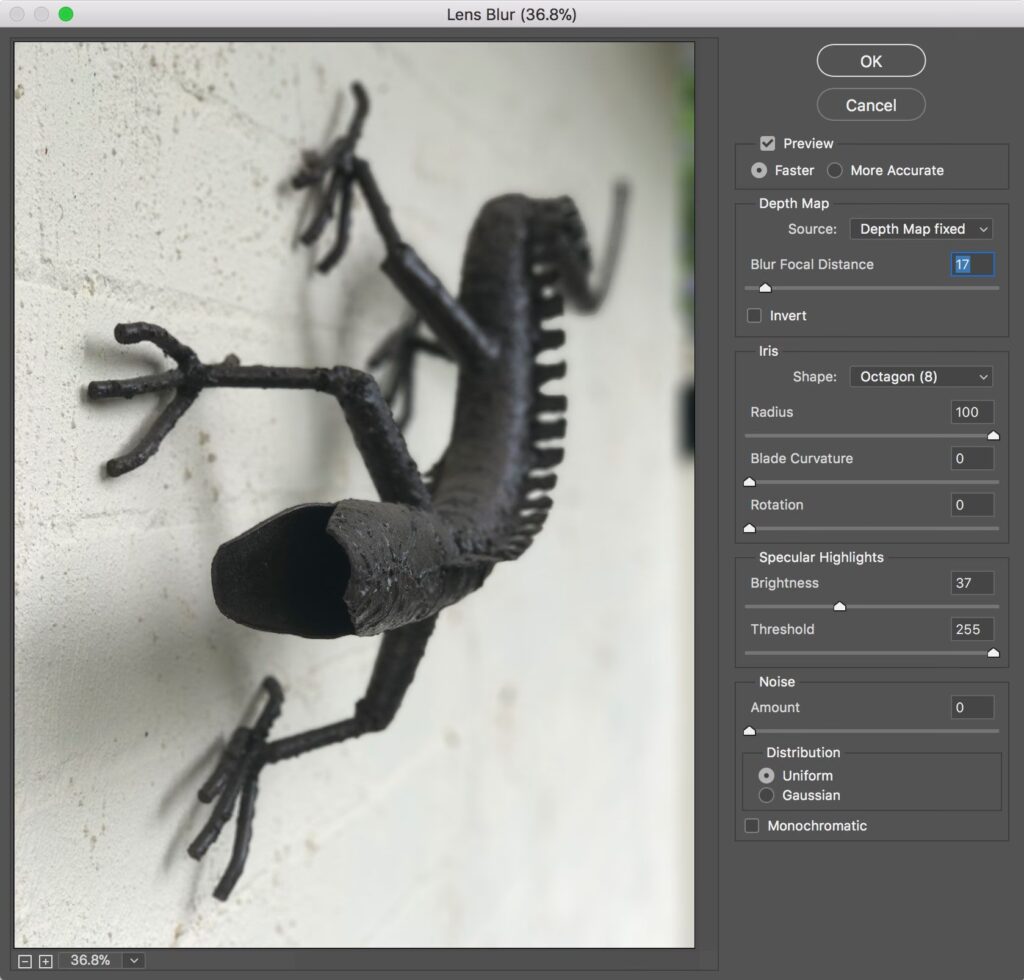

Baseret på den foreliggende information anvendes dybdekort primært inden for to store felter: 3D-computergrafik og computersyn. Selvom den præcise måde, de bruges på, kan variere, er formålet i begge tilfælde at udnytte den rumlige information, dybdekortet giver. I 3D-computergrafik er dybdekort (eller Z-buffere) en integreret del af rendering-pipelinen. De bruges ikke kun til den grundlæggende synlighedsbestemmelse, der forhindrer rendering af skjulte overflader, men også til mere avancerede effekter. For eksempel kan dybdeinformation bruges til at beregne skygger (shadow mapping), simulere dybdeskarphed (depth of field) – en effekt, der er velkendt fra fotografi, hvor objekter tættere på eller længere væk fra fokuspunktet fremstår slørede – eller til at skabe andre post-processing effekter baseret på afstand. Evnen til at kende afstanden til hvert punkt i scenen åbner op for en bred vifte af visuelle manipulationer og forbedringer, der gør de renderede billeder mere realistiske og dynamiske. Inden for computersyn, et felt der handler om at give computere evnen til at 'se' og fortolke billeder og video på en måde, der ligner menneskelig syn, spiller dybdekort også en afgørende rolle. Dybdeinformation er fundamental for opgaver som 3D-rekonstruktion (at skabe en 3D-model ud fra 2D-billeder), objektgenkendelse og -sporing, navigation for robotter og autonome køretøjer, samt forståelse af en scenes geometri og layout. Ved at analysere et dybdekort kan et computersynssystem skelne mellem forgrund og baggrund, estimere størrelsen på objekter, og endda forstå den rumlige relation mellem forskellige elementer i scenen. Dette går langt ud over, hvad der er muligt med et rent 2D-farvebillede, da dybden tilføjer et kritisk lag af kontekst om verden.

Adskillelse fra Relaterede Koncepter

Det er vigtigt at skelne dybdekort fra visse andre koncepter, der også arbejder med rumlig eller overfladeinformation, men på forskellige måder og med forskellige formål. Den foreliggende information nævner specifikt tre sådanne koncepter: Heightmap, Bump mapping og Bathymetry.

Lad os se på forskellene i en sammenlignende oversigt:

Højdekort (Heightmaps) bruges primært til at modificere den faktiske geometri af en overflade. Tænk på at skabe et digitalt terræn; et højdekort kan bruges til at hæve eller sænke punkter på et fladt gitter for at danne bjerge, dale og bakker. Værdierne i et højdekort repræsenterer altså højden over et fast referenceplan, typisk X-Y planet i en 3D-scene. Dette er fundamentalt forskelligt fra et dybdekort, hvis værdier repræsenterer afstanden fra et dynamisk synspunkt til overfladen. Bump mapping er en teknik, der bruges til at give overflader et udseende af detaljer og tekstur uden at ændre den underliggende geometri. I stedet for at ændre formen på et objekt snyder bump mapping øjet ved at manipulere, hvordan lys reflekteres fra overfladen. Dette gøres ved at justere overfladenormalerne under renderingen, hvilket får flade overflader til at se ud som om de har buler, ridser eller andre små ujævnheder. Information bruges her til at påvirke lysinteraktion, ikke til at repræsentere den faktiske afstand fra et synspunkt. Det skaber en illusion af dybde og detaljer, i modsætning til dybdekortets faktiske afstandsinformation. Endelig er batymetri kortlægning af dybden af vandområder, såsom have og søer. Selvom det også handler om dybde, er konteksten og formålet meget specifikke for geografi og hydrografi. Det har intet at gøre med afstanden til overflader fra et kamera-synspunkt i en 3D-scene eller computer vision-applikation. Det er en helt anden type "dybdekort", der opererer i den virkelige, fysiske verden og tjener formål relateret til navigation, oceanografi og geologi.

FAQ: Ofte Stillede Spørgsmål om Dybdekort

Her er svar på nogle almindelige spørgsmål vedrørende dybdekort:

Q: Hvad er den primære information i et dybdekort?
A: Den primære information er afstanden fra et synspunkt (typisk et kamera) til overfladerne på objekter i scenen.

Q: Er et dybdekort det samme som et almindeligt billede?
A: Nej, et almindeligt billede indeholder farveinformation (eller gråtoner) om, hvordan lys reflekteres fra overflader. Et dybdekort indeholder numerisk information om afstanden til overfladerne, uafhængigt af deres farve eller tekstur.

Q: Hvad betyder "Z" i Z-buffer eller Z-dybde?
A: "Z" refererer til Z-aksen i kameraets lokale koordinatsystem. Konventionelt er kameraets synsretning langs denne Z-akse, så Z-dybden repræsenterer afstanden langs denne linje.

Q: Hvor bruges dybdekort?
A: Ifølge den angivne information bruges de i 3D-computergrafik (f.eks. til rendering og effekter) og computersyn (f.eks. til sceneanalyse og 3D-rekonstruktion).

Q: Hvordan adskiller et dybdekort sig fra et højdekort?
A: Et dybdekort angiver afstanden fra et synspunkt til overflader, mens et højdekort angiver højden af punkter over et fast referenceplan og bruges til at modificere den faktiske geometri.

Q: Kan bump mapping erstatte et dybdekort?
A: Nej. Bump mapping skaber kun *illusionen* af overfladedetaljer ved at manipulere lys og skygge baseret på overfladenormaler. Det giver ikke information om den faktiske afstand fra et synspunkt og ændrer ikke selve geometrien. Dybdekort giver faktiske afstandsmålinger.

Q: Er batymetri en type dybdekort?
A: Selvom batymetri også måler dybde, refererer det specifikt til kortlægning af havbundens dybde i den fysiske verden. Det er et andet felt og formål end de dybdekort, der bruges i computergrafik og computersyn, som handler om afstande i digitale eller virtuelle scener.

Konklusion

Som vi har set, er et dybdekort et kraftfuldt og alsidigt værktøj i den digitale verden. Ved at indkapsle information om afstanden fra et synspunkt til overfladerne af objekter, giver det computere en fundamental forståelse af en scenes rumlige struktur. Uanset om det bruges i 3D-computergrafik til at skabe forbløffende visuelle effekter og realistisk rendering, eller i computersyn til at analysere og tolke den virkelige verden gennem billeder, er dybdekort – og dets nære slægtninge som Z-bufferen – en nøgleteknologi. Det adskiller sig markant fra andre former for rumlig information som højdekort eller bump maps ved sit fokus på afstand relativt til betragteren, hvilket gør det uundværligt for en bred vifte af applikationer, der kræver mere end blot et fladt billede. Forståelsen af dybdekort er et vigtigt skridt mod at værdsætte kompleksiteten bag digital billedbehandling og skabelsen af virtuelle verdener.
