At bringe en 3D-model til live handler ikke kun om formen, men i høj grad også om overfladen. Hvordan får man en flad 2D-tekstur – et billede – til at sidde perfekt på en kompleks, buet 3D-form uden stræk eller forskydninger? Svaret ligger i den essentielle proces, der kaldes UV-mapping. Det er broen mellem din models geometri og dens visuelle fremtoning, og en dygtigt udført UV-map er fundamentet for smukke, realistiske teksturer.
Hvad er UV-mapping, og hvorfor er det vigtigt?
Navnet UV stammer fra de akser, der bruges i koordinatsystemet for teksturinformation i 3D-programmer. Mens X, Y og Z bruges til at definere positioner i den tredimensionelle verden, bruges U og V til at definere koordinater i det todimensionelle rum, hvor din tekstur "bor". Tænk på det som at folde en tredimensionel papkasse ud, så den ligger fladt. UV-mapping er netop denne proces: at tage din 3D-models "overflade" (dens vertices) og "folde den ud" eller "mappe" den til et 2D-plan.
Dette 2D-layout, kaldet et UV-map eller UV-layout, fungerer derefter som en skabelon. Når du anvender en tekstur (et billedfil) på din 3D-model, bruger softwaren UV-mappet til at vide præcis, hvilken pixel på 2D-billedet der skal placeres på hvilket punkt på 3D-modellens overflade. Uden et korrekt UV-map ville teksturer enten ikke vises korrekt, være strakt, fordrejet eller slet ikke mulige at anvende meningsfuldt.
UV-mapping er ikke kun vigtigt, når du vil tilføje detaljerede billedteksturer som træårer, stofmønstre eller ansigtsdetaljer. Selv for modeller, der primært bruger simple farver eller materialegenskaber uden et specifikt billede, kan et UV-layout være anbefalelsesværdigt. Dette skyldes ofte krav fra specifikke applikationer eller spilmotorer, der bruger UVs til andre formål, såsom lysberegning (lightmaps) eller andre shader-effekter. For de fleste genstande anbefales det, at UV-layoutet forbliver inden for ét UV-grid-afsnit. For større genstande, som en kjole, eller en kombination af genstande, som et sæt med en top og bukser, kan to UV-grid-afsnit bruges.
Processen bag UV-mapping: Sømme og udpakning
Den grundlæggende proces i UV-mapping i mange 3D-programmer, herunder Blender ifølge det foreliggende materiale, involverer to hovedtrin: markering af sømme og udpakning (unwrapping).
Forestil dig igen papkassen. For at folde den fladt ud, skal du klippe langs nogle af dens kanter. I 3D-modellering svarer disse klip til at markere "sømme" på din model. Du vælger bestemte kanter på din mesh, hvor UV-layoutet skal "brydes" eller "klippes". Valget af, hvor sømmene placeres, er kritisk for et godt resultat. Dårligt placerede sømme kan føre til synlige overgange i teksturen eller gøre layoutet svært at arbejde med.
Når sømmene er markeret, udføres en "udpaknings"-operation. Softwaren tager nu din 3D-model og, styret af de markerede sømme, "folder" dens overflade ud på 2D-planet. Resultatet er en samling af flade stykker, ofte kaldet UV-øer, der ligger spredt ud over UV-gridet. Disse UV-øer repræsenterer de forskellige dele af din models overflade, fladt udlagt.
Tips til et godt UV-workflow
At skabe et pænt og effektivt UV-layout kan være en kunst i sig selv. Her er nogle tips, der ofte nævnes i forbindelse med UV-mapping:
- Brug referencer: Hvis du modellerer en genstand fra den virkelige verden, f.eks. et stykke tøj, kan du bruge tøjets faktiske sømme som en guide til, hvor du skal placere dine UV-sømme på modellen. Dette kan hjælpe med at skabe logiske og mindre synlige overgange.
- Overvej add-ons: UV-redigering kan være tidskrævende, især for komplekse modeller. Der findes ofte add-ons eller plugins til 3D-software, der kan automatisere eller hjælpe med dele af processen, hvilket kan reducere den manuelle indsats.
- Juster UV-øer: Selvom softwaren kan pakke UV-øerne ud, er det ofte nødvendigt manuelt at justere, rotere og skalere dem på 2D-gridet. Et godt layout minimerer spildplads, undgår overlappende øer (hvis ikke tilsigtet) og kan endda orientere øerne, så de matcher retningen på teksturen (f.eks. at stofets fibre løber samme vej på alle øer), hvilket gør teksturering lettere.
- UVs pr. materialer: Ofte anvendes UVs pr. materialer. Hvis din genstand har flere forskellige materialer tilknyttet (f.eks. træ, metal og glas), kan hvert materiale have sit eget separate UV-map, der passer bedst til netop den del af modellen.
En manuel tilgang til UV-mapping, hvor du omhyggeligt placerer sømme og arrangerer UV-øerne, kan ofte give et langt pænere og mere brugbart UV-map end fuldautomatiske metoder.
Eksport af dit UV-layout
Når dit UV-layout er færdigt og arrangeret tilfredsstillende på 2D-gridet, er næste skridt ofte at eksportere dette layout som en billedfil. Dette er nødvendigt, hvis du planlægger at bruge et eksternt billedredigeringsprogram (som Photoshop, GIMP, Substance Painter osv.) til at male eller redigere din tekstur baseret på UV-layoutet.
Baseret på den foreliggende information, beskrives processen for eksport af et UV-layout specifikt for Blender. I Blender kan UV-mappet eksporteres fra UV-menuen i UV-layout-panelet ved hjælp af indstillingen "Export UV Layout". Denne indstilling åbner en filmenu, hvor du kan vælge filnavn, placering og indstillinger for eksporten.
Det foreslås at sænke opløsningen af det eksporterede UV-layout til 512x512 pixels. Dette er en praktisk størrelse, der passer godt til mange applikationers teksturstørrelsesbegrænsninger (som f.eks. nævnt 512x512 som maksimum for den endelige tekstur). Det er også afgørende at gemme UV-mappet som en .png-fil for at bevare gennemsigtighed. Gennemsigtigheden er vigtig, da den gør, at du kun ser UV-linjerne og ikke en solid baggrund, når du importerer layoutet i dit billedredigeringsprogram.
Vigtig bemærkning: Den information, der ligger til grund for denne artikel, beskriver specifikt eksportprocessen fra Blender. Den indeholder desværre ikke en detaljeret guide til, hvordan man eksporterer et UV-map fra Maya eller anden 3D-software. Trinene kan variere betydeligt mellem forskellige programmer.
Fra UV-layout til færdig tekstur

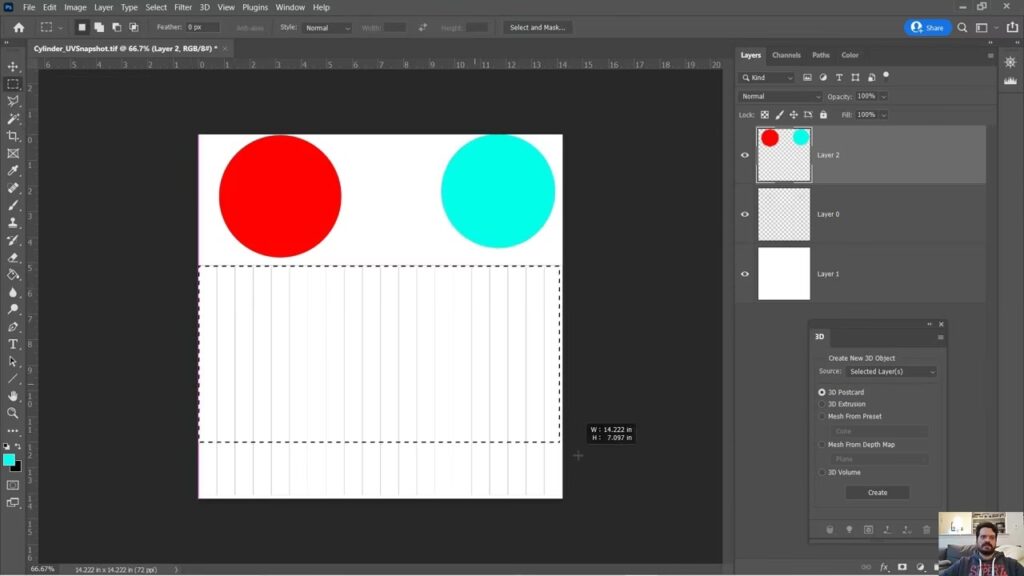

Med dit UV-layout eksporteret som en .png-fil, er du klar til at begynde selve tekstureringsprocessen i et eksternt billedredigeringsprogram. Først opretter du en ny fil i billedredigeringsprogrammet med samme dimensioner som dit eksporterede UV-map (f.eks. 512x512 pixels).

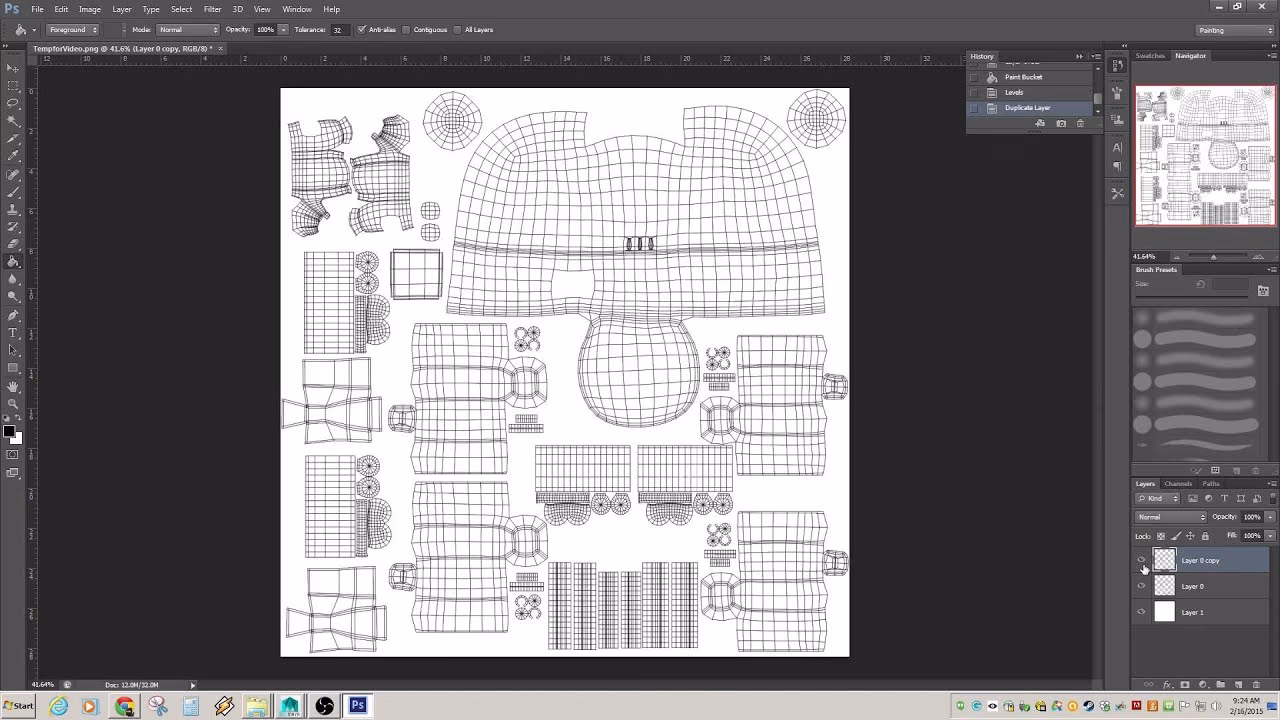

Importer derefter din eksporterede UV-layout .png-fil ind i denne nye fil. Placer UV-layoutet på sit eget lag. Dette lag skal fungere som din guide og bør ideelt set placeres øverst i din lagstak med en lav opacitet eller en blandingsindstilling, der gør det let at se, men ikke forstyrrende.
Nu kan du oprette nye lag under UV-layout-laget. På disse nye lag kan du begynde at male, tilføje mønstre, importere billeder, anvende effekter og farver for at skabe den ønskede tekstur til din genstand. Du bruger UV-layoutet som en visuel reference for at sikre, at de forskellige dele af din tekstur placeres korrekt i forhold til modellens UV-øer. Hvis en bestemt UV-ø repræsenterer forsiden af en skjorte, maler du skjortens forside på den del af teksturbilledet, der svarer til netop den UV-ø.
Når du er færdig med at male og redigere din tekstur, skal du sørge for at skjule eller slette laget med UV-layoutet. Du ønsker kun at eksportere selve teksturen, ikke guiden. Eksporter derefter dit færdige teksturbillede som en .png-fil.
Krav til teksturfiler
Der kan være specifikke krav til dine teksturfiler afhængigt af, hvor modellen og teksturen skal bruges. Baseret på den foreliggende information er der nogle anbefalinger og begrænsninger:
| Aspekt | Anbefaling / Krav |
|---|---|
| Filformat | .png (vigtigt for gennemsigtighed) |
| Opløsning (Tekstur) | 256x256 pixels (anbefalet) |
| Maks. Opløsning (Tekstur) | 512x512 pixels |
| Opløsning (UV-layout eksport) | 512x512 pixels (foreslået) |
Brugen af .png-filer anbefales stærkt for den endelige tekstur, især fordi de understøtter gennemsigtighedskanaler, og fordi rå filformater som PSD ofte er unødvendigt store og ikke giver yderligere fordele efter indsendelse til visse platforme eller applikationer.
For at holde styr på dine filer i 3D-softwaren og senere i f.eks. en spilmotor som Unity, er det en god idé at navngive dine materialer systematisk. En god navngivningskonvention kan være at tilføje "_shd" efter navnet eller kategorikoden for din genstand. For eksempel, et materiale til en top-genstand kunne navngives "TOP_shd". At sætte navnet i din 3D-software (som Blender) kan hjælpe med at strømline processen, når din genstand skal importeres til et andet program.
Ofte Stillede Spørgsmål (FAQ)
Hvad er formålet med UV-mapping?
Formålet er at skabe et 2D-layout af din 3D-model, som kan bruges til at placere en 2D-tekstur (et billede) præcist på modellens overflade. Det er nødvendigt for at undgå stræk og forskydninger, når en flad tekstur anvendes på en buet 3D-form.
Skal jeg altid eksportere UV-layoutet som et billede?
Ja, hvis du planlægger at male eller redigere teksturen i et eksternt billedredigeringsprogram (som Photoshop eller GIMP), er det nødvendigt at eksportere UV-layoutet som en billedfil (typisk .png) med gennemsigtighed. Dette billede fungerer som en skabelon eller guide.
Hvilket filformat anbefales til teksturer?
Baseret på den givne information anbefales .png, især for at bevare gennemsigtighed, hvor nødvendigt. PNG-filer giver en god balance mellem kvalitet og filstørrelse til dette formål.
Hvilken opløsning skal mit teksturbillede have?
En opløsning på 256x256 pixels anbefales ofte for den endelige tekstur, men op til 512x512 pixels er den maksimale tilladte størrelse ifølge den foreliggende information. Vær opmærksom på den platform eller applikation, du arbejder for, da krav kan variere.
Hvordan eksporterer jeg UV-layoutet fra Maya?
Bemærk venligst, at informationen, der danner grundlag for denne artikel, specifikt beskriver processen for at eksportere UV-layoutet fra Blender via UV-menuen og 'Export UV Layout'-funktionen. Den indeholder desværre ikke trin-for-trin-vejledninger for eksport fra Maya eller anden 3D-software. Processen vil sandsynligvis involvere at finde en tilsvarende eksportfunktion i Mayas egne UV-redigeringsværktøjer.
UV-mapping er en fundamental færdighed inden for 3D-grafik, der direkte påvirker kvaliteten af dine færdige modeller. Ved at mestre teknikkerne til at oprette rene UV-layouts og forstå processen for at eksportere dem, åbner du døren til en verden af kreative tekstureringsmuligheder og sikrer, at dine 3D-kreationer ser bedst muligt ud.
