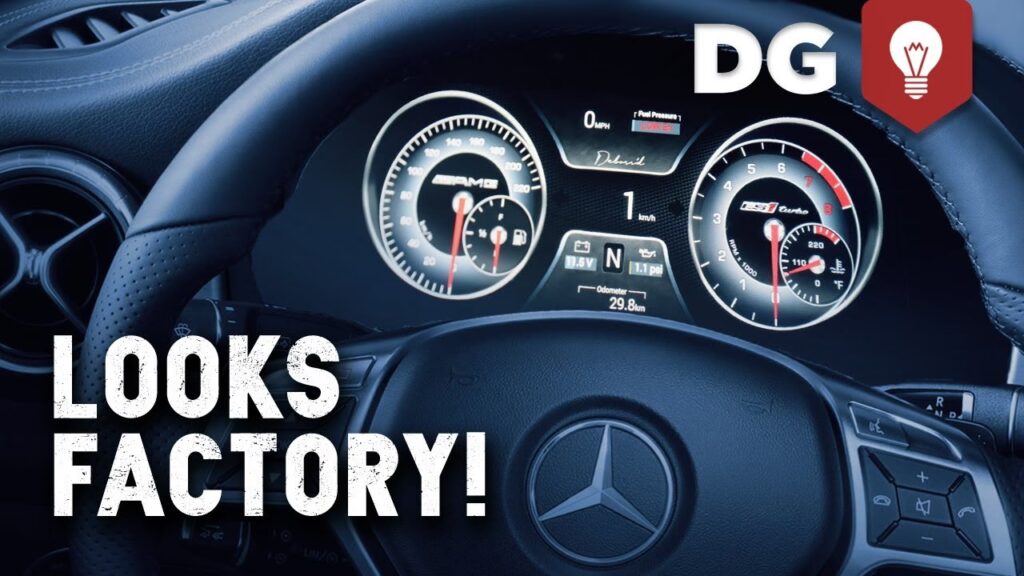

Bag rattet på enhver bil finder vi et centralt element, der er afgørende for førerens interaktion med køretøjet: instrumentpanelet. Dette område, traditionelt fyldt med ure og visere, er førerens primære kilde til vigtig information om bilens status og ydeevne. Det er her, vi aflæser hastighed, brændstofniveau, motoromdrejninger og en række andre vitale data, der sikrer en sikker og informeret kørsel.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD
Ud over de grundlæggende oplysninger om hastighed og brændstof/batterikapacitet, giver instrumentpanelet føreren mulighed for at overvåge bilens generelle tilstand. Dette inkluderer advarselslamper for lavt olietryk, dæktryk eller notifikationer fra avancerede førerassistentsystemer (ADAS). Ved at placere disse displays i førerens synsfelt minimeres behovet for at fjerne blikket fra vejen i længere tid, hvilket markant øger sikkerheden.
Fra Mekanisk til Digital: En Evolution
Historisk set var instrumentpaneler overvejende mekaniske. Hastighed, omdrejninger og brændstofniveau blev vist med fysiske visere, der bevægede sig over trykte skalaer. Selvom effektive til deres formål, var de begrænsede i den mængde og type information, de kunne præsentere. Med tiden begyndte LCD-skærme at blive integreret for at vise yderligere data, men de mekaniske elementer var stadig dominerende.
I de senere år er der sket en markant transformation. Vi ser en stigende tendens til, at hele instrumentpanelet erstattes af digitale skærme. Denne ændring er drevet af behovet for at vise mere kompleks information, især i takt med at biler bliver mere sofistikerede med nye teknologier som elektriske drivlinjer og avancerede førerassistentsystemer.
Hvad er et TFT-instrumentpanel?
Et TFT-instrumentpanel (Thin-Film Transistor) er en type digitalt instrumentpanel, hvor al information vises på en TFT LCD-skærm. I modsætning til ældre systemer, der kombinerede mekaniske visere med små digitale displays, dækker TFT-skærmen hele overfladen, der traditionelt udgjorde instrumentpanelet.
Behovet for TFT-instrumentpaneler er opstået, fordi mængden af information, der skal formidles til føreren, er eksploderet. Information som EV-effekt/regenereringsniveauer, forlygtestatus og ADAS-advarsler kræver mere plads og fleksibilitet end mekaniske displays kan tilbyde. TFT LCD'er er ideelle til dette formål, da de kan skifte frit mellem forskellige visninger og layouts. De er også omkostningseffektive at producere i stor skala, hvilket har bidret til deres udbredelse.
Funktionel Sikkerhed i TFT-instrumentpaneler
En kritisk aspekt ved TFT-instrumentpaneler er funktionel sikkerhed. Tidligere blev advarselslamper (for bremser, motor, servostyring, sikkerhedsseler, døre, brændstof osv.) vist via separate LED'er uden for de primære displays. Nu vises disse vigtige advarsler direkte på TFT LCD-skærmen.
Da disse advarsler er yderst vigtige for sikkerheden for føreren, passagerer, andre trafikanter og fodgængere, er det altafgørende, at de altid vises korrekt. Konceptet funktionel sikkerhed stiller strenge krav til, at systemet overvåger sig selv og kan reagere korrekt, hvis der opdages en fejl i displayet. For eksempel kan et system i tilfælde af en fejl automatisk vise de mest nødvendige informationer, såsom advarselslamper og hastighed, via en OSD-funktion (On-Screen Display) for at opretholde et minimumsniveau af information for føreren.

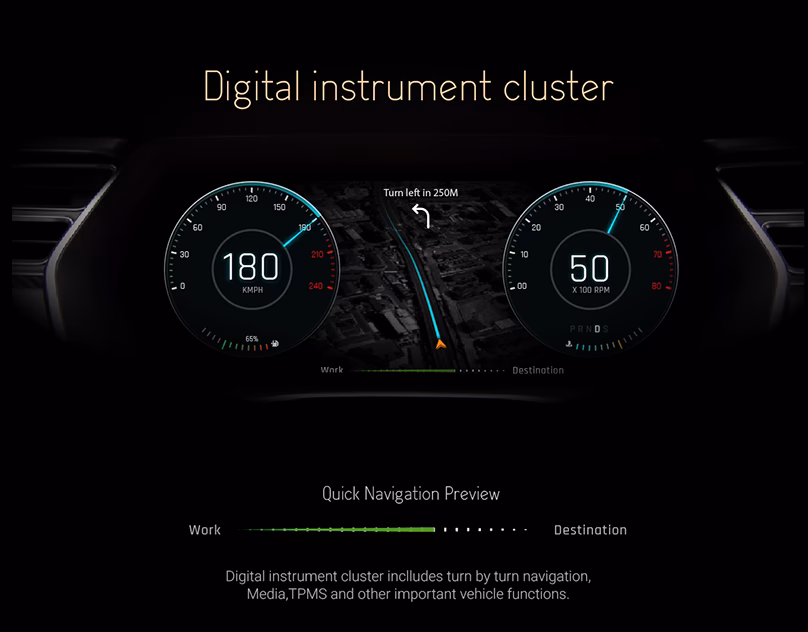

Digitale Instrumentpaneler: Fleksibilitet og Komfort
Begrebet digitalt instrumentpanel (Digital Cluster) dækker over rekonfigurerbare displays, der tilbyder hidtil uset fleksibilitet og tilpasningsmuligheder i bilens interiør. En nøglefunktion ved nogle digitale klynger er evnen til at opdele skærmens baggrundsbelysning i distinkte 'zoner'. Hver zone kan dæmpes eller styres individuelt, hvilket giver føreren præcis synlighed tilpasset præferencer og kørselsforhold.
Digitale instrumentpaneler integreres ofte problemfrit med andre bilens systemer, hvilket giver føreren øjeblikkelig adgang til vital information, navigation og endda multimediekontrol. Brugergrænsefladen er designet til at være intuitiv, så føreren kan holde fokus på vejen. Målet er at levere den bedst mulige billedkvalitet for at forbedre både design og kørekomfort.
Virtuelle Instrumentpaneler: Personlig Tilpasning
Et virtuelt instrumentpanel (Virtual Instrument Cluster) er en form for digitalt instrumentpanel, der tager tilpasning til et nyt niveau. I stedet for faste layouts giver en LCD-skærm adgang til en 'virtuel' verden, hvor informationen kan tilpasses, konfigureres og 'skinnes' efter førerens præferencer og smag.
Virtuelle klynger kan have flere forskellige 'skins' eller grafiske designs. Føreren kan skifte mellem disse designs, selv under kørsel, for at vælge det mest passende. Årsagerne til at skifte kan variere – det kan være for at tilpasse sig lysforhold (dag/nat), kørestil (komfort/sport) eller blot personlig smag. Dette giver en hidtil uset mulighed for at gøre bilens instrumentpanel personligt.
Hardware og Firmware bag Virtuelle Klynger
For at drive et virtuelt instrumentpanel med flere grafiske designs i realtid kræves avanceret hardware. Typisk består dette af en central processorenhed (CPU) til at håndtere klyngens logik og en grafikprocessorenhed (GPU) til at rendere grafikken. Disse er ofte integreret i en enkelt 'System on Chip' (SoC), specielt designet til automotive applikationer.
For eksempel kan en SoC indeholde flere processorkerner – én til generelle beregninger og én til 2D- og 3D-grafikbehandling. Nogle automotive SoCs inkluderer også ekstra funktioner som videoindgangskanaler, der kan bruges til at vise billeder fra systemer som nattesyn eller GPS direkte på instrumentpanelet. Mange virtuelle paneler bruger også berøringsfølsomme displays, hvilket gør det muligt for føreren at styre funktioner ved at trykke på skærmen.
Udviklingen af firmwaren, der kører på denne hardware, er kompleks, især grafikrendering. En indlejret grafikmotor (EGE) er ofte nødvendig for at udnytte grafikprocessorens kapacitet fuldt ud. Målet er at levere skarp grafik i høj opløsning med en flydende opdateringshastighed.
Her er et eksempel på karakteristika for et virtuelt instrumentpanel:
| Karakteristik | Detaljer |
|---|---|
| Processor | Fujitsu Jade (Eksempel) |
| Opdateringshastighed | 60 Hz |
| Grafikformat | RGB 16 bit |
| Buffering | Dobbelt |
| Opløsning | 800x480 (Eksempel) |
| Rendering | 2D, 3D |
Fordele ved Digitale og Virtuelle Paneler
Overgangen til digitale og virtuelle instrumentpaneler tilbyder en række klare fordele sammenlignet med traditionelle mekaniske systemer:
- Øget Information: Mulighed for at vise langt mere data og advarsler på en organiseret måde.
- Fleksibilitet: Skift mellem forskellige visninger og layouts baseret på kørselsforhold eller førerens præferencer.
- Tilpasning: Mulighed for at vælge forskellige grafiske 'skins' for en personlig oplevelse (især virtuelle).
- Forbedret Sikkerhed: Bedre placering af vigtig information og advarsler samt funktioner til at sikre korrekt visning.
- Æstetik: Moderne og rent design, der bidrager til bilens overordnede interiør.
Mens mekaniske paneler var pålidelige, repræsenterer de digitale og især de virtuelle instrumentpaneler et stort skridt fremad i bilens teknologi og brugeroplevelse. De er ikke længere bare et sæt målere, men et dynamisk interface, der kan tilpasse sig føreren og situationen.
Ofte Stillede Spørgsmål
Hvad er den primære forskel mellem et digitalt og et virtuelt instrumentpanel?
Mens termerne ofte bruges lidt flydende, refererer 'digital' mere bredt til ethvert panel baseret på skærme (f.eks. TFT), der kan vise varierende information. 'Virtuel' lægger ofte vægt på den avancerede grafiske tilpasning, muligheden for at skifte mellem forskellige visuelle 'skins' og den kraftfulde hardware/firmware, der muliggør dette.
Er digitale instrumentpaneler sikrere end mekaniske?
Ja, de kan være sikrere på flere måder. De kan vise mere information og vigtige advarsler mere tydeligt og centralt. Derudover inkluderer moderne digitale/virtuelle paneler ofte avancerede funktioner til at overvåge displayets korrekthed (funktionel sikkerhed), hvilket sikrer, at kritiske advarsler altid vises, selv i tilfælde af systemfejl.
Kan jeg få et virtuelt instrumentpanel i min gamle bil?
Baseret på den tilgængelige information er instrumentpaneler dybt integreret i bilens systemer (hardware, software, sensorer). At eftermontere et avanceret digitalt eller virtuelt panel i en bil, der oprindeligt havde et mekanisk panel, ville kræve omfattende og sandsynligvis umulige modifikationer af bilens elektronikarkitektur. De er typisk designet og installeret som en del af bilens oprindelige fabrikation.
Udviklingen af instrumentpanelet er et fascinerende eksempel på, hvordan teknologi forandrer bilens interiør og forbedrer både funktionalitet og brugeroplevelse. Fra simple ure til dynamiske, tilpasningsdygtige skærme, fortsætter instrumentpanelet med at være førerens vigtigste partner under kørslen.
